Pulso 0.1

pulso-3dDurante mi visita en el Centro Multimedia del Cenart como asesor del taller LEIVA tuve la posibilidad también de explorar los demás talleres que pueblan el centro y colaborar en pequeñas cositas. El centro es muy potente y rico de personalidades interesantes que investigan diferentes aspectos de la producción artístico electrónica. De todos los talleres tengo que dar especialmente la gracia a lo de Robotica, guiado por el Ingeniero Juan Galindo.  El me ha proporcionado este circuito para medir el pulso cardíaco y me ha ayudado a construirlo, teniendo la paciencia de explicarme paso paso todo el proceso.

El diseño del circuito está hecho por Juan, y aquí lo publico con su permiso ya que el estará encantado que mas gente lo pueda usar.

La idea de este sensor es usarlo con Arduino para calcular el pulso cardíaco y usarlo para controlar ciertas variables en instalaciones y performance interactivas.

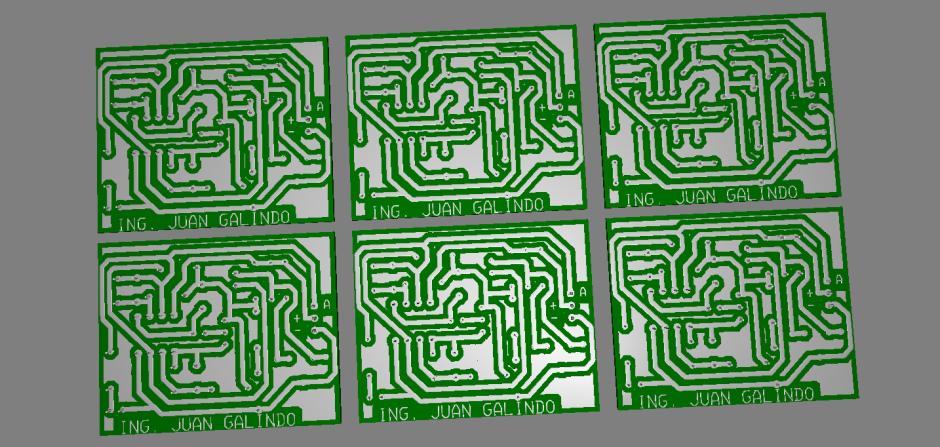

Esto es el circuito visto desde abajo:

pulso-abajo

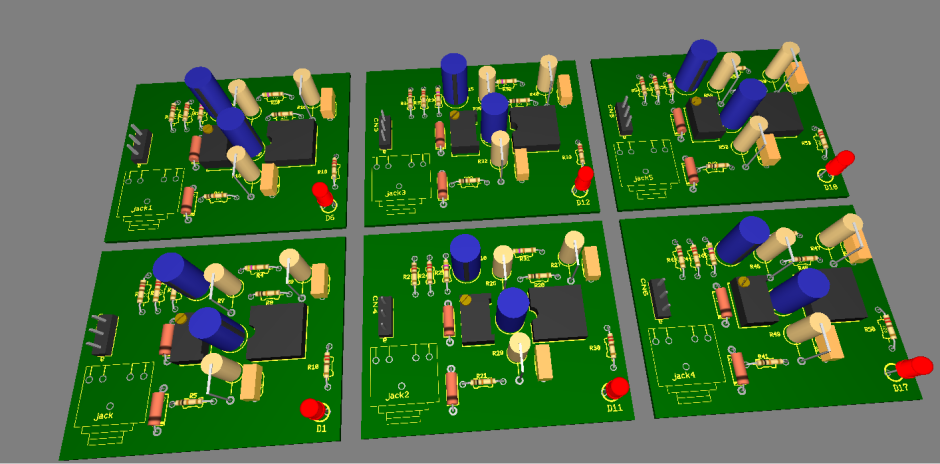

Esto es un render de la vista desde arriba:

pulso-arriba

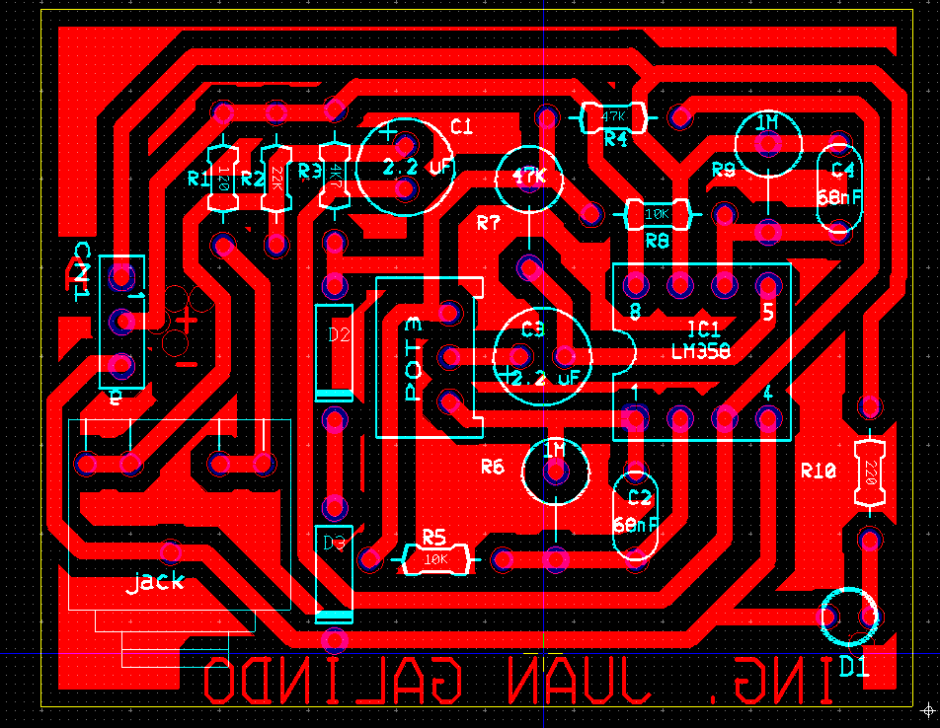

Esto es un render con la lista de elementos:

pulso-elementos

Esto es el pdf con el circuito pulso 0.1 para imprimirlo en casa

pulso-cardiaco-esquema-print

Finalmente esto es la lista de todos los elementos usado en el circuito:

Resistores:

1x -> 120 oms, 22k, 4.7k

2x -> 10k, 1 mega, 270 oms, 27k

Diodos:

2x -> ln4148

Condensadores:

2x -> 2.2 micro faradios electrolítico (25V)

Capacitores :

2x -> cerámico de 68 nano faradios

Circuito lm358n

LED 5mm rojo

Trimpot de  10k multivuelta

Base de 8 orines para el circuito

Jack  estereo para mini plug

Headed hembra

Placa fenólica de una cara 5x10cm

Plug + cable estereo

Foto transistor con filtro solar

Led infrarojo de largo alcance azul de preferencia
